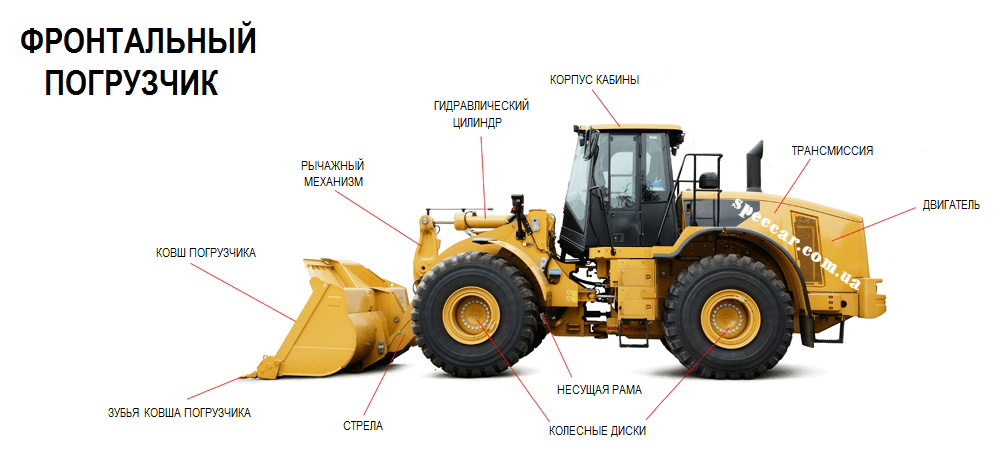

Устройство фронтального погрузчика

Влаштування фронтального навантажувача

30.08.2022 0 Від speccar

У цій публікації поговоримо про молодших братів екскаваторів, а саме про фронтальні навантажувачі та їх пристрій. Важливою відмінною характеристикою навантажувача є мала вага та порівняно невеликий розмір. Однак фронтальні моделі впораються не лише з малими, але й великими вантажами. І другою відмінністю є механіка і ходова частина фронтального навантажувача, оскільки влаштована вона набагато простіше, ніж у екскаватора.

Фронтальний навантажувач є самохідною машиною, яка обладнана пристроями (оснасткою) для навантаження, підйому, транспортування, захоплення та укладання будь-яких вантажів. До речі, ці вантажі і матеріали зберігаються як у штабелях, так і насипом, а їх структура може бути як сипучою, так і шматковою або штучною. Крім того, навантажувач готовий працювати з будь-якими типами ґрунту – від пісковиків до щільної глини та кам’янистого ґрунту.

Рабочий механизм фронтального погрузчика



Влаштування робочих механізмів фронтального навантажувача з Z-подібним важільний механізм:

1 – ківш; 2 – важільний механізм; 3 – стріла; 4 – гідроциліндр нахилу ковша; 5 – гідроциліндр підйому та опускання стріли; 6 – опорний елемент рами навантажувача.
