Сегодня в публикации мы рассмотрим ремонт ковша фронтального погрузчика на примере китайского погрузчика Doosan DISD SD300. И так, начнем с того, что мы знаем и имеем: производитель погрузчика — Китай, есть ковш емкостью 3 м³ и шириной 2992 мм, на ковше изношенные проушины крепления к стреле.

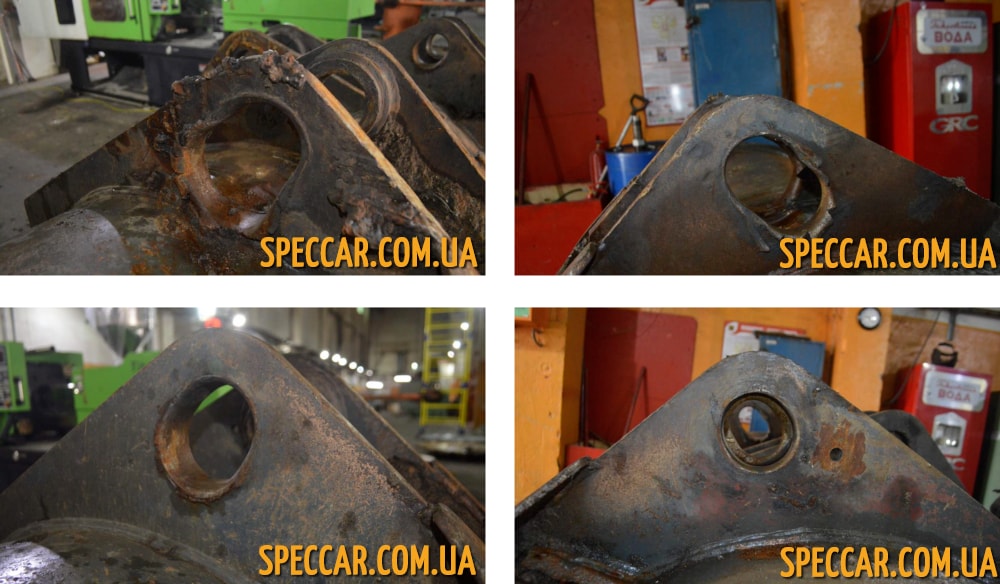

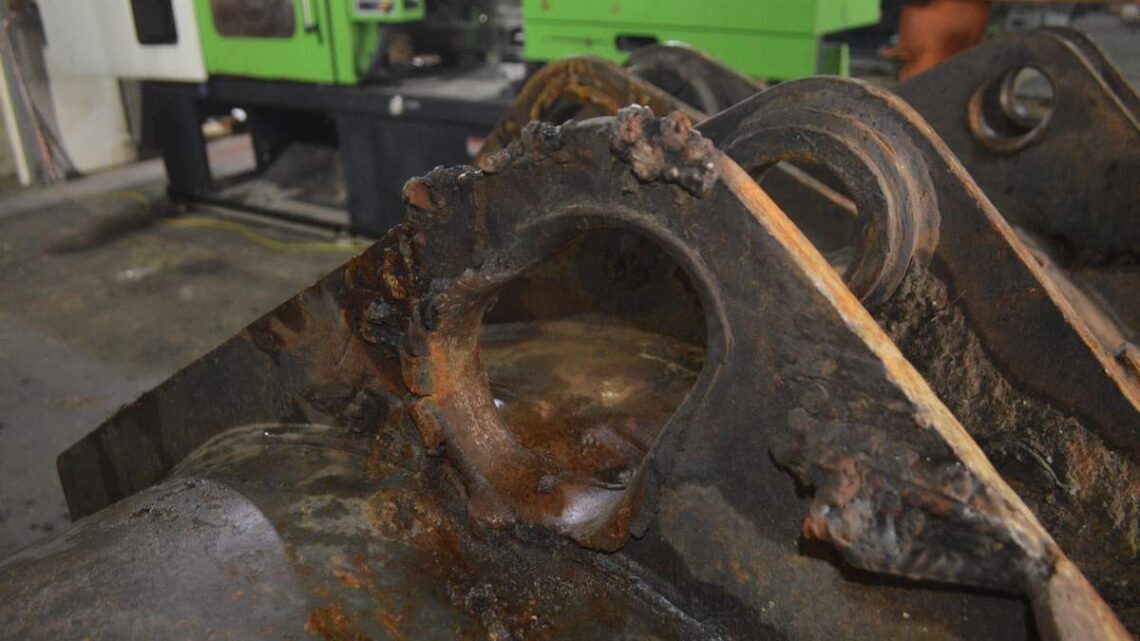

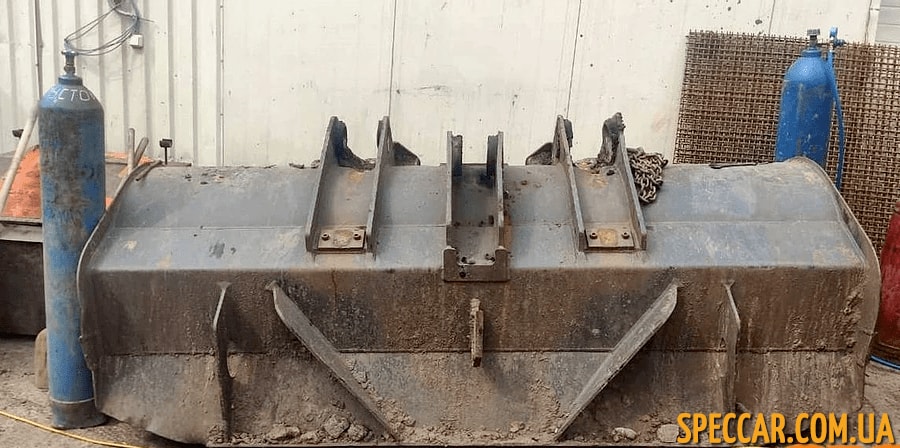

Характер износа ковша на фото Ремонт ковша фронтального погрузчика

Ремонт ковша фронтального погрузчика

Задача по ремонту ковша состоит в восстановлении до номинальных размеров двух пар проушин с разбитыми отверстиями крепления к стреле фронтального погрузчика.

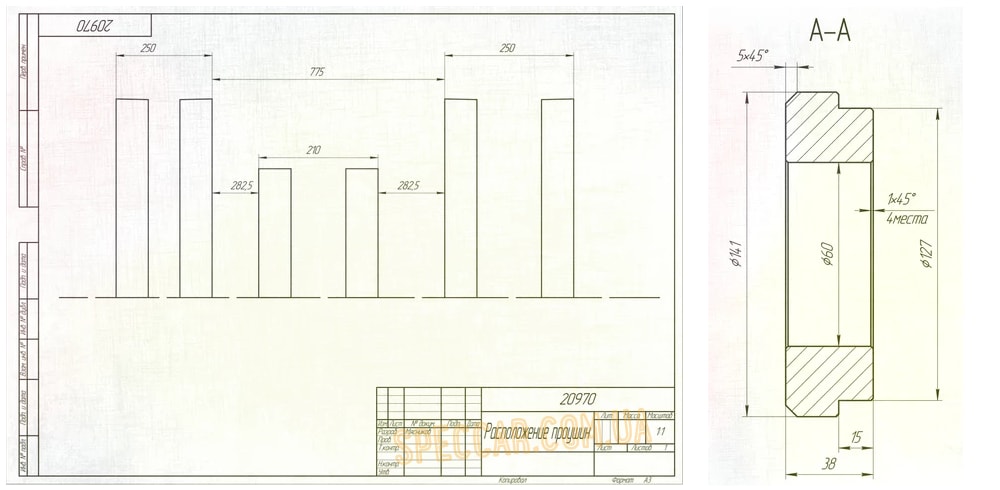

И так, проработаем конструкторскую документацию и определимся с расположением проушин, делаем чертеж:

Ремонт ковша погрузчика (схема)

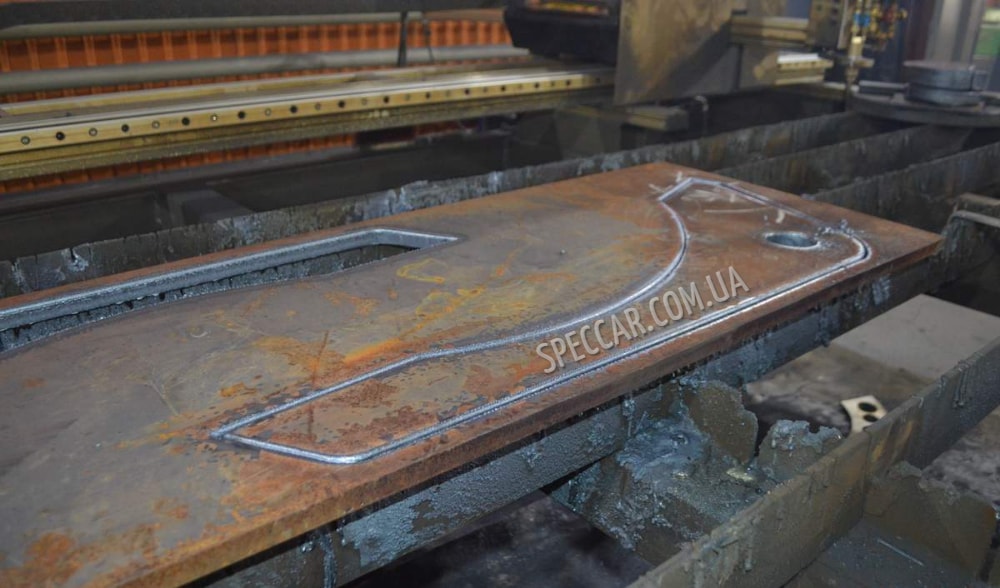

Из толстой листовой стали на стенке для плазменной резки вырезаем новые проушины, а на токарном изготавливаем бобышки.

Ремонт ковшей погрузчиков

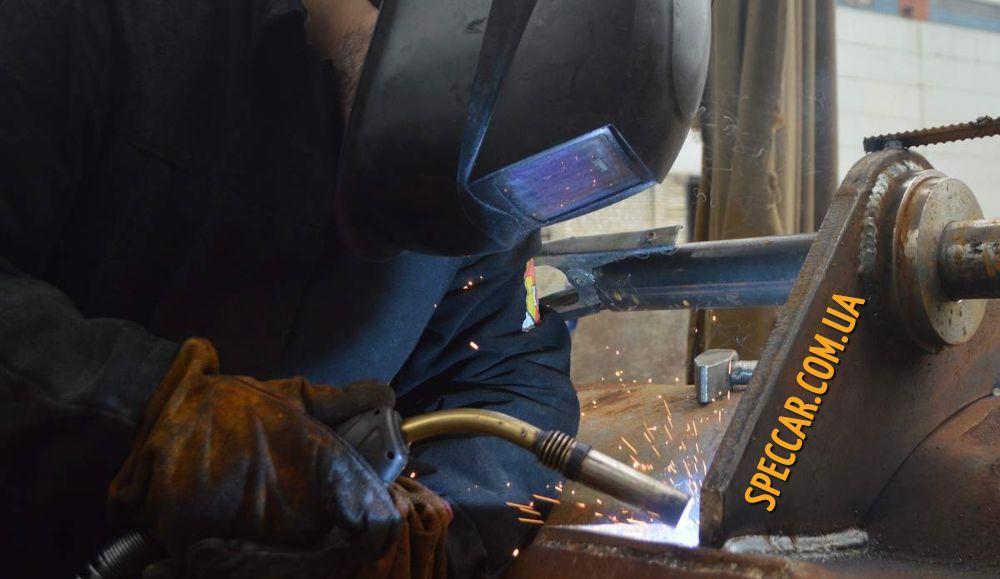

Следующим этапом работ связанных с восстановлением ковша является процесс демонтажа с задней стенки изношенные проушины и на их место привариваем новые, выставляем и привариваем технологические бобышки. Демонтируем с задней стенки изношенные листовые проушины и привариваем на их место новые, выставляем и привариваем технологические бобышки — для усиления жесткости посадочных мест.

Ремонт ковшей погрузчиков

Ремонт ковша погрузчика фронтального

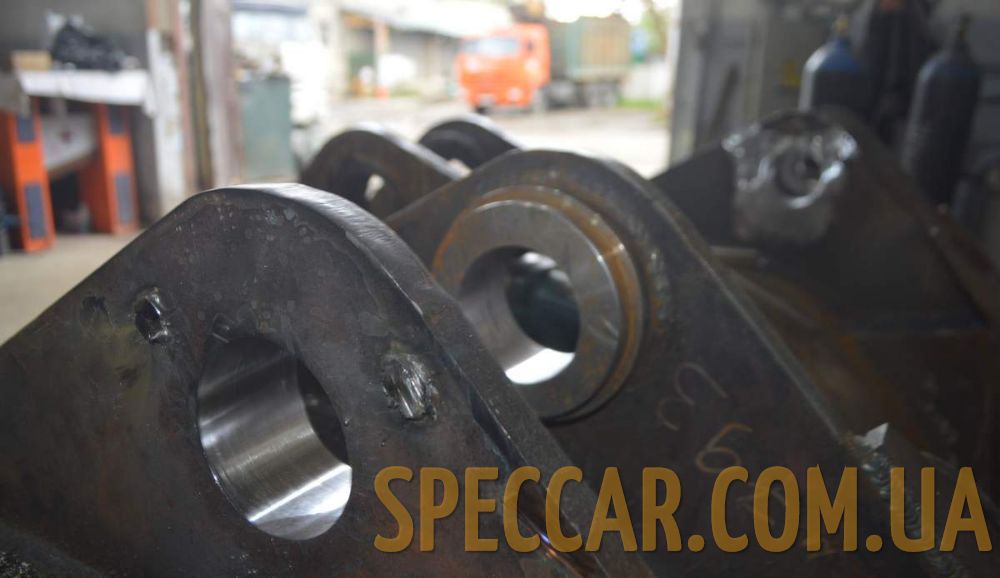

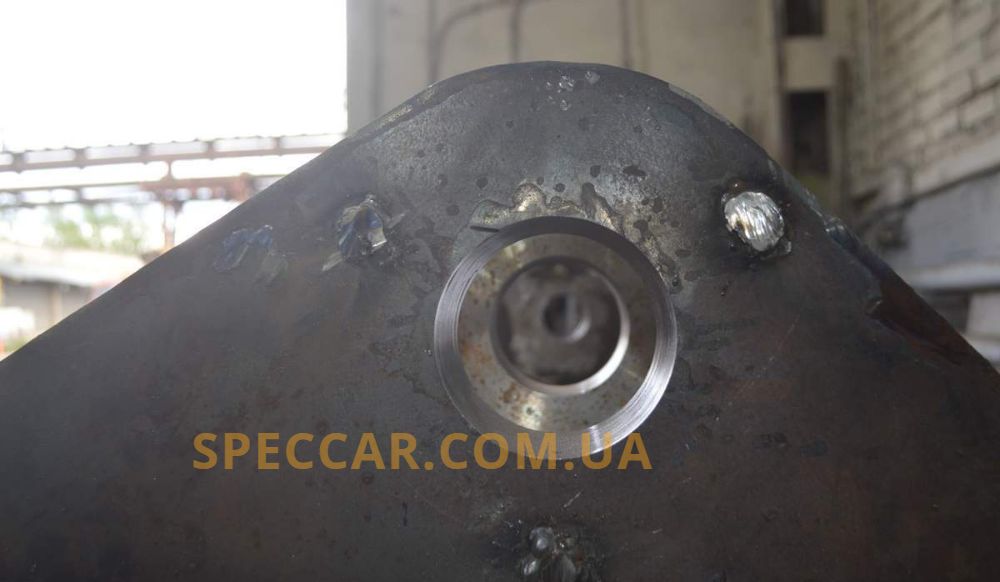

Следующим шагом при восстановлении и ремонте ковша фронтального погрузчика мы обеспечим соосность новых проушин крепления со стрелой и поможет нам в этом специальное мобильно-расточное оборудование.

Ремонт ковша на фронтальном погрузчике

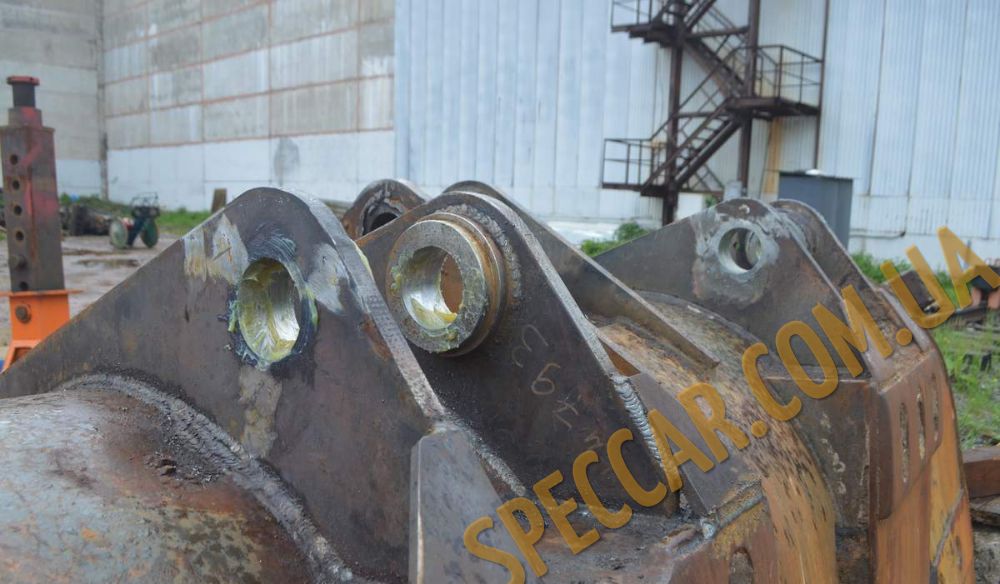

Подведем итоги ремонта и нам осталось только загрунтовать ковш после ремонта и можно отправлять заказчику.
