Замена гильзы на гидроцилиндре стрелы трактора

Замена гильзы на гидроцилиндре стрелы трактора

09.12.2020 0 Автор: speccar

Во время эксплуатации шток цилиндра подъема стрелы трактора ипытывает изгибные нагрузки. Также этому подвержена штоковая часть гильзы цилиндра, вследствии чего часто на конце гильзы появляется эллипсность, появляется течь масла по наружным уплотнениям штоковой гайки.

Задача стоит следующая: заменить поврежденную гильзу на гидроцилиндре стрелы трактора SENNEBOGEN. Последовательность выполнения данной операции такая:

1). Снимаем размеры со старой гильзы гидроцилиндра стрелы трактора Сенебоген.

2). Изготавливаем чертеж гильзы.

3). Демонтируем с поврежденного гидроцилиндра проушину крепления его к стреле и место крепления буксы.

4). Привариваем место крепления буксы к новой гильзе

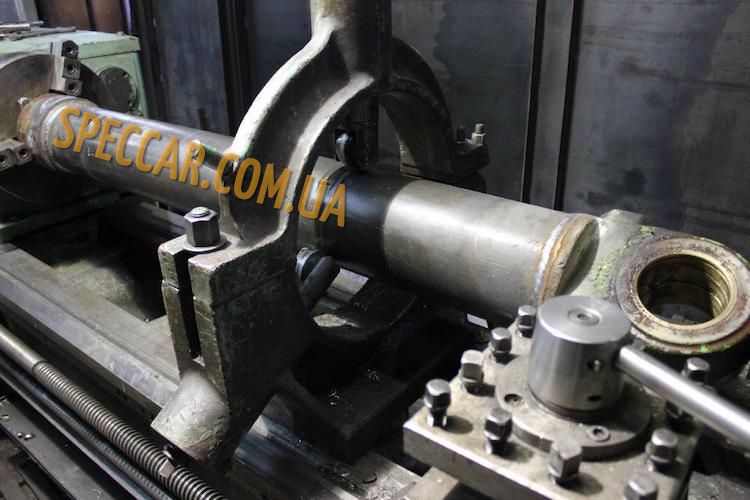

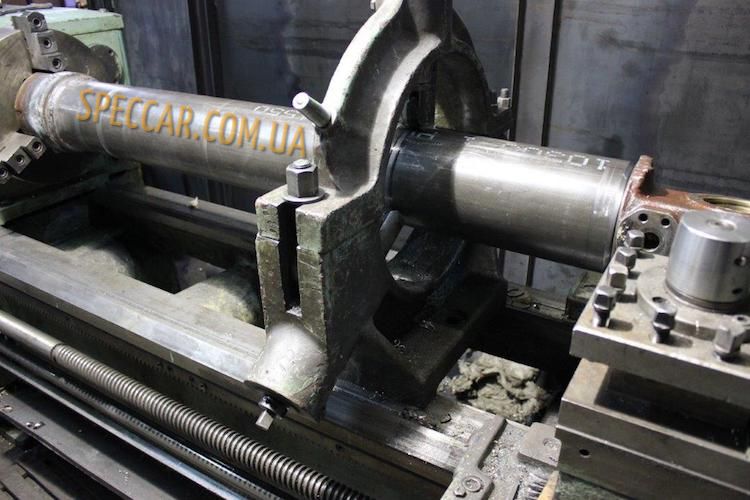

5). На токарном станке протачиваем гильзу в размер и привариваем проушину крепления гидроцилиндра к стреле

Ремонт гидроцилиндра на тракторе

Замена гильзы на гидроцилиндре стрелы трактора

Замена гильзы на гидроцилиндре трактора

Ремонт гидроцилиндра на тракторе

Ремонт гидроцилиндра на тракторе

Новая гильза на гидроцилиндр стрелы трактора Сенебоген готова.
