Изготовление серьги грейфера

Изготовление серьги грейфера

10.12.2020 0 Автор: speccar

Грейфер является сменным навесным оборудованием, для быстрой смены и установки на рукоять устанавливается специальное крепление – серьга. Серьга грейфера, является соединительным звеном между ковшом и приводным механизмом. С течением времени эксплуатации и условий работы грейфера серьга имеет свойство изнашивается, это как раз нас случай, к нам поступил заказ на изготовление серьги грейфера для гусеничного экскаватора Hitachi ZX 330.
Заказчик предоставил нам за образец деформированную серьгу грейфера и запросил изготовить ее по образцу. И так, сделаем чертеж будущего изделия:

Изготавливаем серьгу грейфера для гусеничного экскаватора в такой последовательности:

1) прорабатываем конструкторскую документацию;

Изготовление серьги грейфера

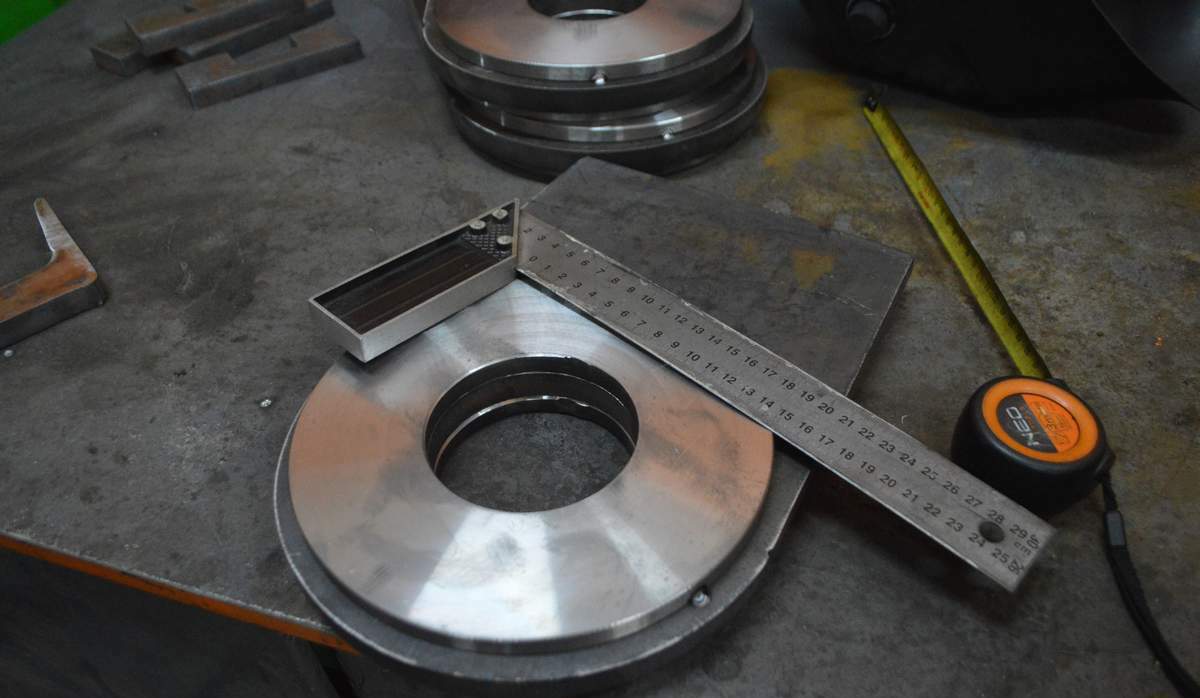

2) вырезаем заготовки на станке плазменной резки;

Изготовление серьги для грейфера

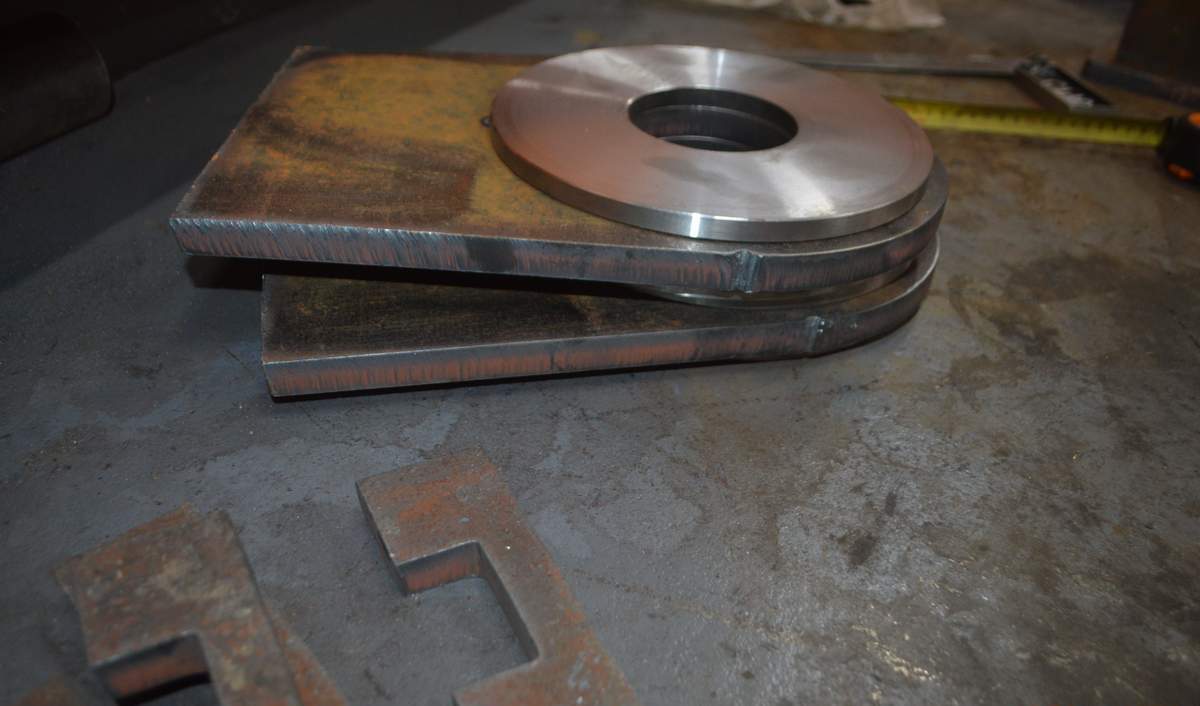

3) обрабатываем изготовленные заготовки на токарно-фрезерном участке;

Изготовление серьги грейфера

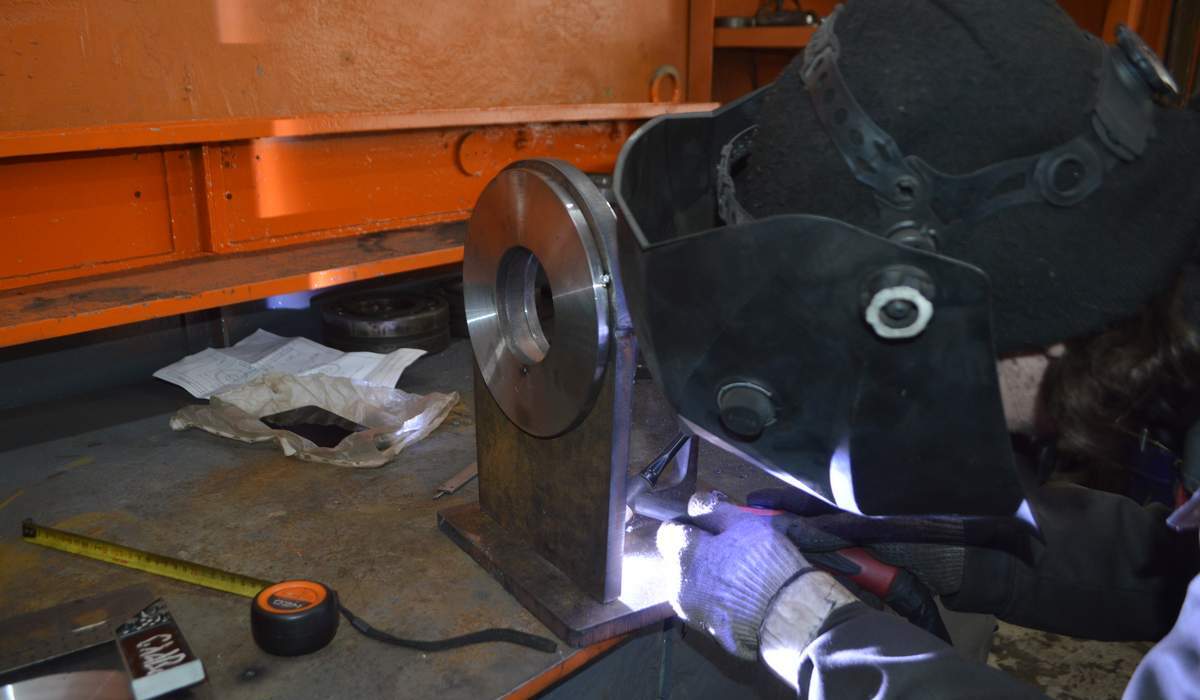

4) следующим этапом при изготовлении сварка элементов;

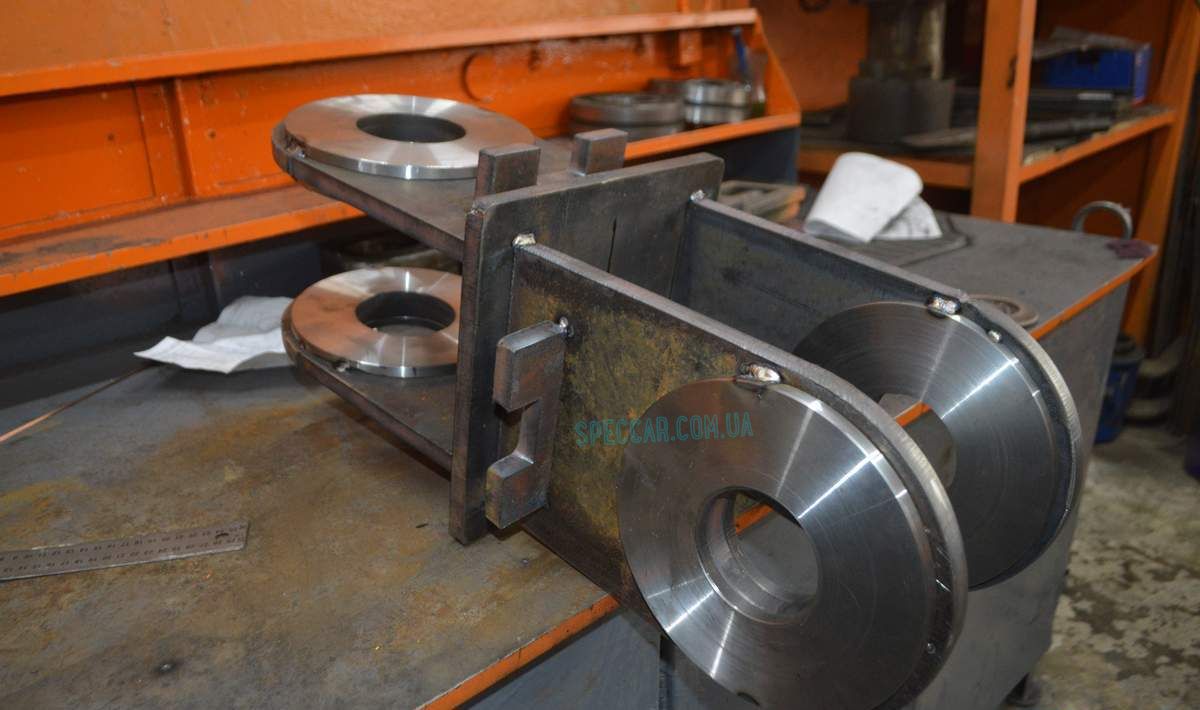

Серьга грейфераСварка серьги грейфера

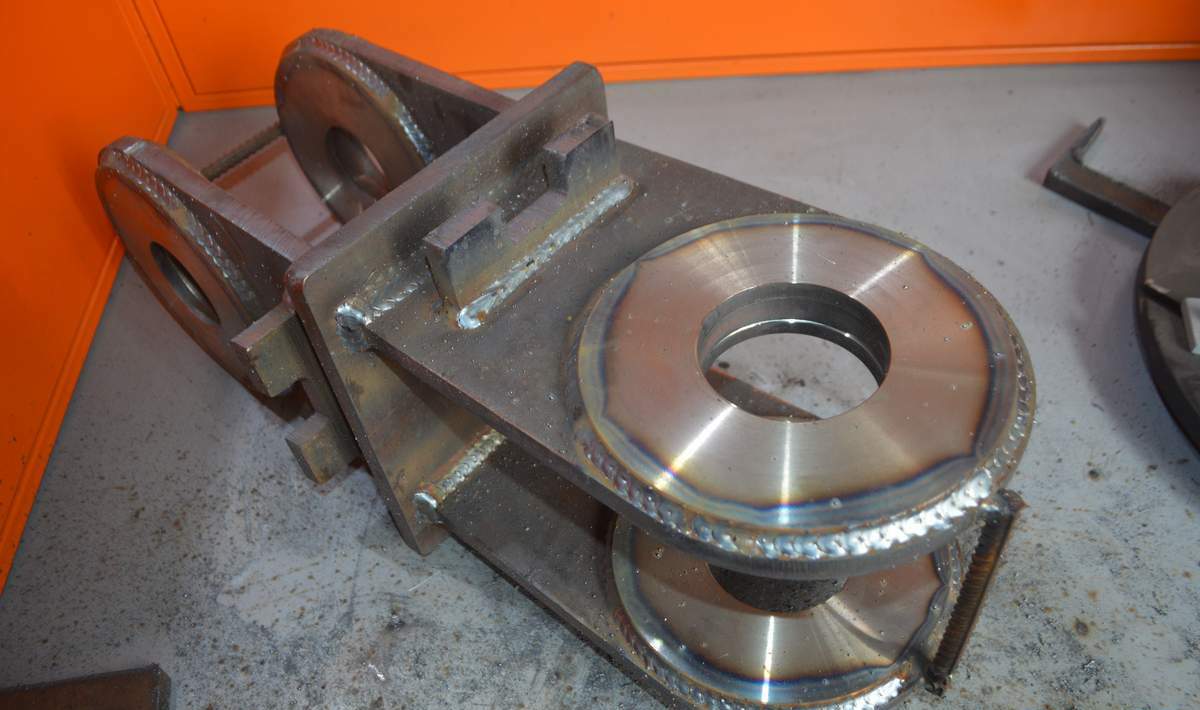

5) затем соосно растачиваем проушины на координатно-расточном станке;

Изготовление серьги грейфера

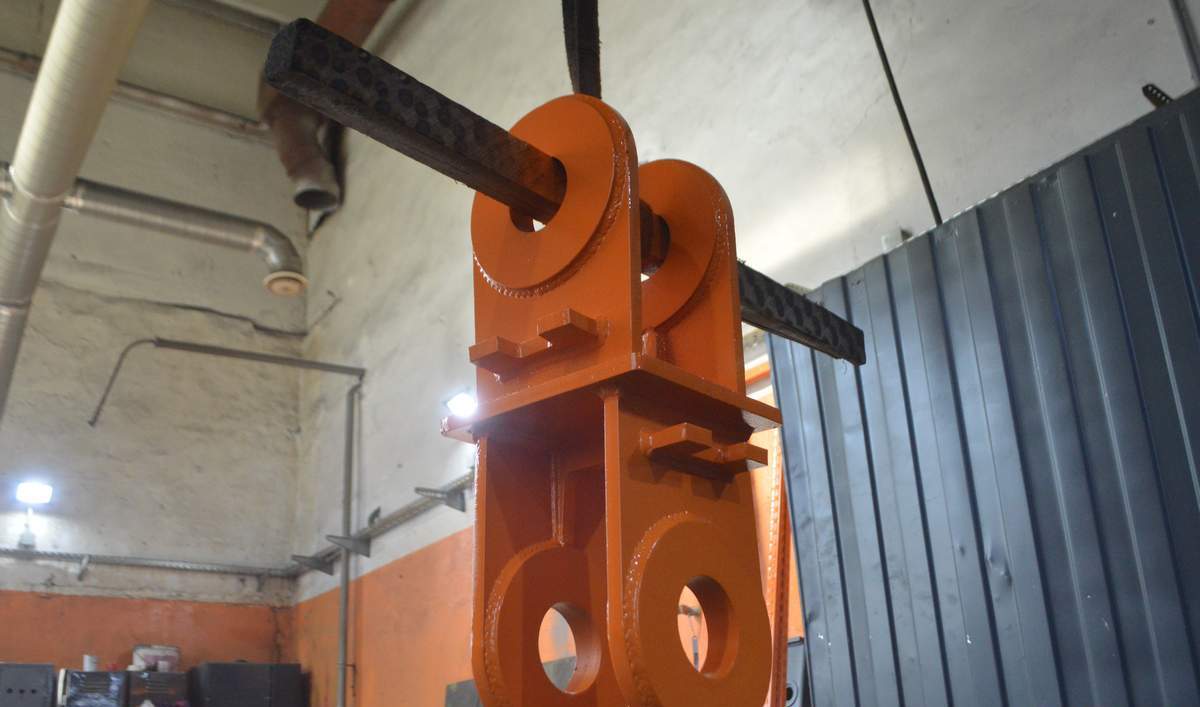

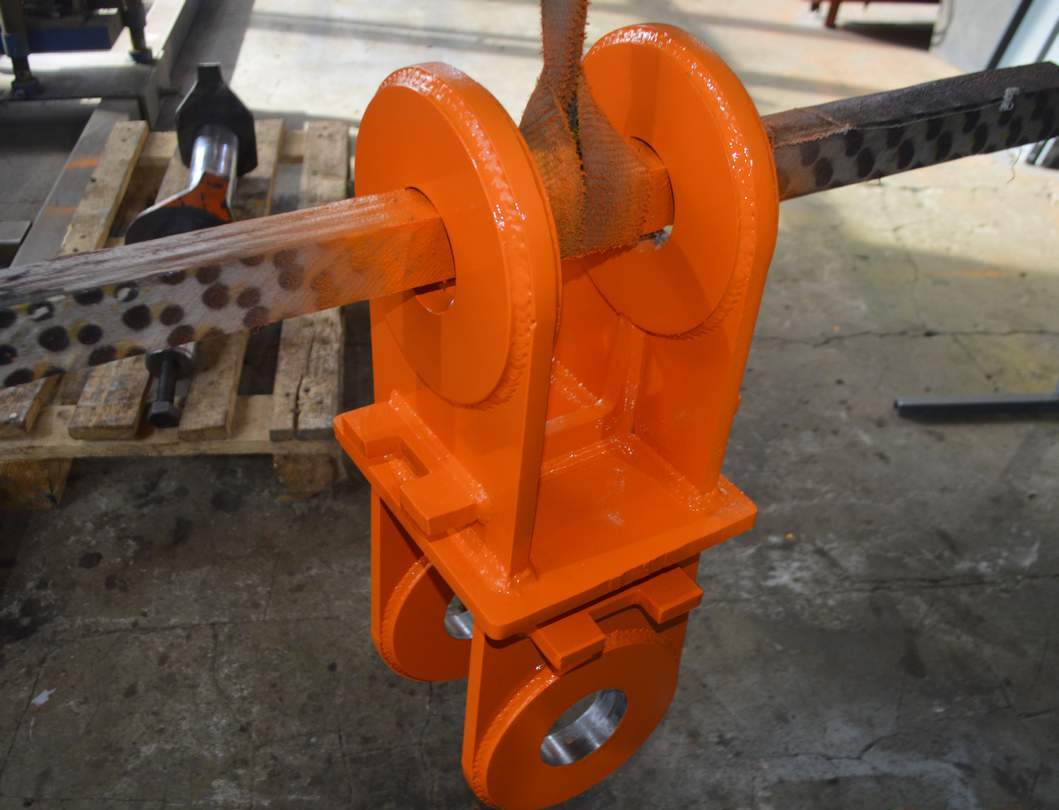

Финальным этапом изготовления серьги грейфера зачищаем сварные швы, выполняем комплекс покрасочных работ и отправляем заказчику изделие.

Изготовление серьги грейфера

Изготовление грейфера серьги
